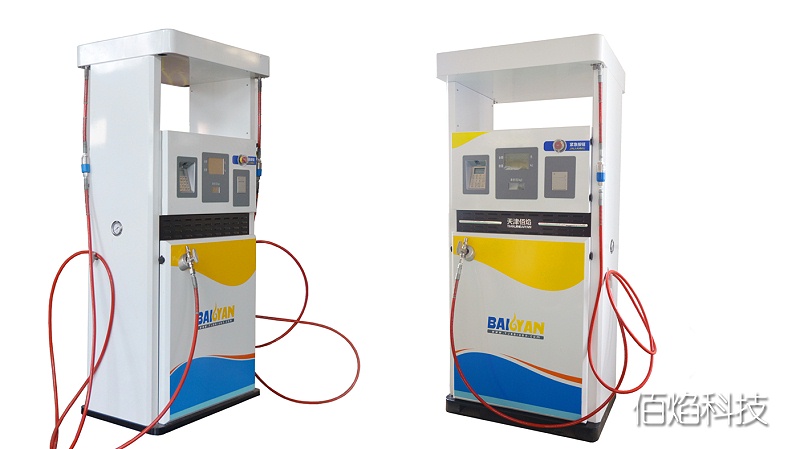

佰焰科技CNG 加氣機使用說明

一、附錄（依據國家標注如下）

GB/T 191-2008 包裝儲運圖示標志

GB/T 2423.1-2008 《電工電子產品環境試驗》第2部分：試驗方法 試驗A：低溫

GB/T 2423.2-2008 《電工電子產品環境試驗》第2部分：試驗方法 試驗B：高溫

GB/T 2423.4-2008 《電工電子產品環境試驗》第2部分：試驗方法 試驗Db：交變濕熱（12h+12h循環）

GB/T 3683-2011 《橡膠軟管及軟管組合件 油基或水基流體適合的鋼絲編織增強液壓型 規范》

GB 3836.1-2010《爆炸性環境》第1部分：設備 通用要求

GB 3836.2-2010《爆炸性環境》第2部分：由隔爆外殼“d”保護的設備

GB 3836.3-2010《爆炸性環境》第3部分：由增安型“e”保護的設備

GB 3836.4-2010《爆炸性環境》第4部分：由本質安全型“i”保護的設備

GB 3836.9-2014《爆炸性環境》第9部分：由澆封型m保護的設備

GB/T 4798.2-2008《電工電子產品應用環境條件》第2部分: 運輸

GB 4943.1-2011 《信息技術設備 安全》第1部分：通用要求

GB/T 5563-2013  《橡膠和塑料軟管及軟管組合件 靜液壓試驗方法》

GB/T 9969-2008  工業產品使用說明書 總則

GB/T 10543-2014  飛機地面加油和排油用橡膠軟管及軟管組合件 規范

GB/T 13384-2008  機電產品包裝通用技術條件

GB/T 14976-2012《流體輸送用不銹鋼無縫管鋼管》

GB/T 17626.2-2018  電磁兼容 試驗與測試技術 靜電放點抗擾度試驗

GB/T 17626.3-2016  電磁兼容 試驗與測試技術 射頻電磁場輻射抗擾度試驗

GB/T 17626.4-2018  電磁兼容 試驗與測試技術 電快速瞬變脈沖群抗擾度試驗

GB/T 17626.5-2019  電磁兼容 試驗與測試技術 浪涌（沖擊）抗擾度試驗

GB/T 17626.11-2008 電磁兼容 試驗與測試技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗

GB/T19236-2003 《壓縮天然氣加氣機加氣槍》

GB 50058-2014  《爆炸危險環境電力裝置設計與施工規范》

GB 50156-2012（2014年版）《汽車加油加氣站設計與施工規范》

JJG 996-2012《壓縮天然氣加氣機》

JTG B01-2014《公路工程技術標準》

SY/T 6535-2002《高壓氣底下儲氣井》

TSG 21-2016 《固定式壓力容器安全技術監察規程》

GB/T 19237-2021 《汽車用壓縮天然氣加氣機》

GB18047-2000 《車用壓縮天然氣》

JJF 1015-2002 《計量器具型式評價和型式批準通用規范》

JJF 1016-2002 《計量器具型式評價大綱編寫導則》

二、概述：

壓縮天然氣加氣機一般由質量流量計、電子計控器和附屬裝置等主要部分組成。附屬裝置用于加氣機以實現正確測量和簡化操作，主要包括：進氣閥、氣體過濾閥、電磁閥、單向閥、安全閥、緊急切斷閥、拉斷閥、壓力傳感器、壓力表、加（卸）氣軟管和加氣槍等。

三、技術參數：

適用介質                       壓縮天然氣CNG        相對濕度                    35%～95%

計量準確度等級              1.0級                      環境大氣壓                 86～106kPa

工作壓力                       25MPa                      設計壓力                     27.5MPa

流量范圍                  2-30kg/min                      重量                          ～400kg

額定電壓              AC（187±242）V             額定電流                     500mA

環境溫度                 -25℃～+55℃               管道溫度                    -40～+80℃

計量單位                          kg                          防爆證號                      CCRI 19.3009

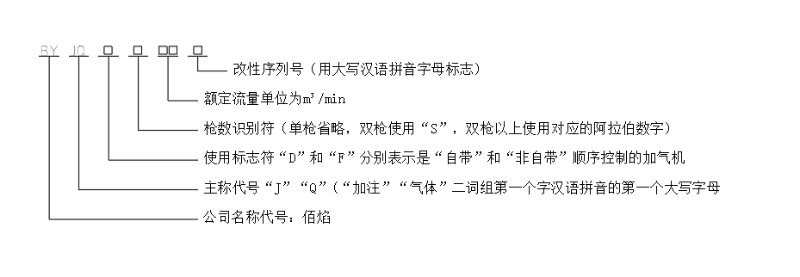

四、產品選型：

佰焰科技作為一家專業的加氣站設備公司，致力于研發低能耗加氣設備，為客戶提供更安全節能的產品。

天津佰焰科技股份有限公司專業生產 LNG 加氣站設備，公司致力于天然氣加氣站設備研發、生產、制造、銷售以及技術服務為一體的專業加氣站設備廠家。我公司主要產品及服務有： LNG加氣站成套設備、L-CNG加氣站成套設備、LNG加氣合建站、LNG加氣站升級改造、加油站升級改造、智慧加氣站管理系統、LNG加氣站控制系統、LNG潛液泵橇、   LNG加氣機 、 CNG加氣機 、L-CNG柱塞泵橇、LNG 低溫潛液泵橇 等。

公司已經研發出LNG一泵四機潛液泵橇，實現占地面積更小，實用性更強。優化后柱塞泵壽命更長，為您減少維修以及更換費用。

天津佰焰歡迎各界人士致電，洽談業務。
